RXF107齒輪減速機詳細信息

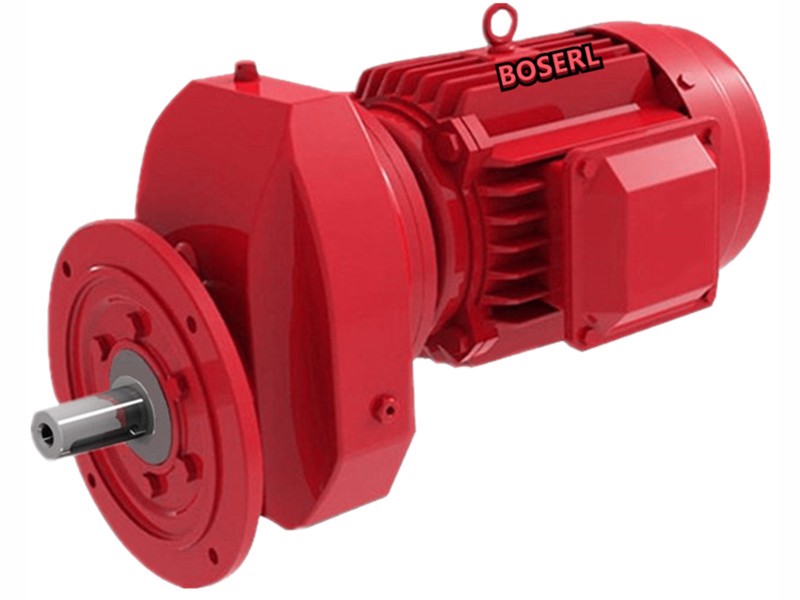

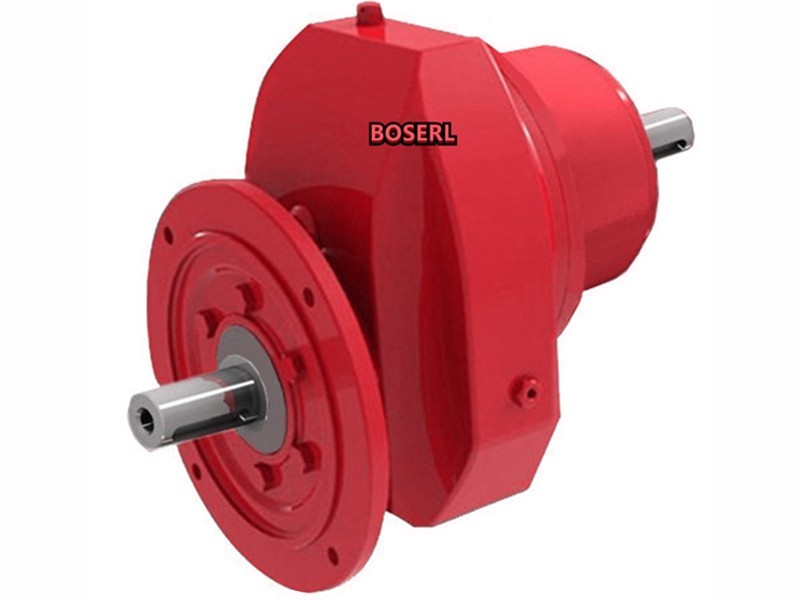

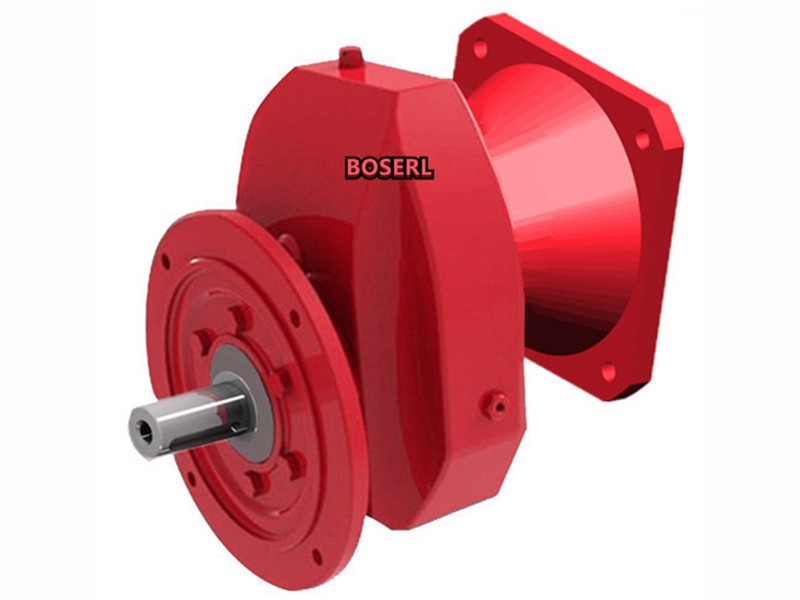

RXF107齒輪減速機
RXF107齒輪減速機重量：
RXF107齒輪減速機重量 | RXF107齒輪減速機配電機重量 | ||||||||
RXF107-5.5KW | RXF107-7.5KW | RXF107-11KW | RXF107-15KW | RXF107-18.5KW | RXF107-22KW | RXF107-30KW | RXF107-37KW | RXF107-45KW | |
101Kg | 161Kg | 174Kg | 216Kg | 236Kg | 273Kg | 286Kg | 354Kg | 401Kg | 436Kg |
RXF107齒輪減速機潤滑油：
RXF107齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
RXF107齒輪減速機潤滑油類型 | RXF107齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 9.3升 | 11.2升 | 5.7升 | 3.1升 | 7.2升 | 7.2升 |
RXF107齒輪減速機電機接線方法：
| 功率 | 繞線方式 | 備注 |
| 100W | 單層同心 | |
| 180W | ||
| 200W | 單層同心 | |
| 250W | 單層同心 | |
| 370W | ||
| 400W | 單層同心 | |
| 400W | 單層同心 | |
| 400W | 單層同心 | |
| 550W | 單層同心 | |
| 750W | 單層同心 | 此方案空流偏大，實際采用的大貨550配比方案出貨 |
| 750W | 單層同心 | |
| 1100W | 單層同心 | |
| 1100W | 單層同心 | |
| 1500W | 單層同心 | |
| 1500W | 單層同心 | |
| 1500W | 雙層疊繞 | |
| 2200W | 雙層疊繞 | |
| 2200W | 雙層疊繞 | |
| 3000W | 雙層疊繞 | |
| 3700W | 雙層疊繞 | |
| 5500W | 雙層疊繞 | 三相220V |
| 7500W | 雙層疊繞 | 三相220V |
| 4000W | 雙層疊繞 | |
| 5500W | 雙層疊繞 | |
| 7500W | 雙層疊繞 | |
| 5500W | 雙層疊繞 | 200V△接法 |
| 雙層疊繞 | 220V△接法 | |
| 雙層疊繞 | 380V△接法 | |
| 雙層疊繞 | 415V△接法 | |
| 雙層疊繞 | 480V△接法 | |
| 7500W | 雙層疊繞 | 380V△接法 |
| 雙層疊繞 | 220V△接法 | |
| 雙層疊繞 | 415V△接法 | |
| 雙層疊繞 | 440V△接法 | |
| 雙層疊繞 | 480V△接法 |
質量好的RXF107齒輪減速機：檢驗項目硬齒面減速機
1.RXF107齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.RXF107齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.RXF107齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
RXF107齒輪減速機電機上的安全提示：
圖標 |
| ||
| 危險的類別和原因。 不遵守提示可能引發的后果。 避免危險措施。 | ||
圖標 | 提示語 | 含義 | 不遵守提示 引發的后果 |
一般危險 |
| 直接面臨的危險 | 重傷或者死亡 |
| 可能出現的危險情況 | 重傷或者死亡 | |
特別危險 例如電擊 |
| 可能出現的危險情況 | 輕傷 |
| 注意！ | 可能造成的財產損失 | 對驅動系統或周圍環境造成損害 |
危險！
警告！
注意！
RXF107齒輪減速機選型參數：
| RXF107齒輪減速機負載扭矩 | 455N.m，460N.m，645N.m，695N.m，705N.m，765N.m，830N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速器型號加大使用） |
| RXF107齒輪減速機配電機 | 可加交流，伺服，剎車，變頻，防爆，直流，三相，單相電機RXF107加5.5KW，RXF107加7.5KW，RXF107加11KW，RXF107加15KW，RXF107加18.5KW，RXF107加22KW，RXF107加30KW，RXF107加37KW，RXF107加45KW。 |
| RXF107齒輪減速機輸出轉速 | 211轉，250轉，270轉，301轉，333轉，367轉，414轉，456轉，530轉，609轉，718轉，819轉，972轉。 |
| RXF107齒輪減速機速比 | 1:1.44，1:1.71，1:1.95，1:2.3，1:2.64，1:3.07，1:3.81，1:4.2，1:4.65，1:5.19，1:5.61，1:6.63，1:8.38。 |
RXF107齒輪減速機銘牌含義：
RXF107-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
RXF107齒輪減速機電機型號：
推薦類似型號：R107減速機
關鍵詞:硬齒面減速機加電機一體化_RXF系列減速器_RXF系列減速機_GRXF系列減速機_齒輪減速器_硬齒面齒輪減速機_三相齒輪減速電機_RXF型減速機_三相齒輪減速機
RXF系列齒輪減速機型號：RXF57減速機,RXF67減速機,RXF77減速機,RXF87減速機,RXF97減速機,RXF107減速機
RXF系列同軸斜齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-45KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: RXF107齒輪減速機 RXF107減速齒輪箱 RXF107減速馬達 RXF107齒輪減速機廠家 RXF107齒輪減速機生產廠家
